板框壓濾機是污水處理系統中的針對污泥處理的設備，其作用是將污水處理剩余污泥進行壓濾，形成大塊濾餅（泥餅），以便清運處理。
一、板框壓濾機的工作原理

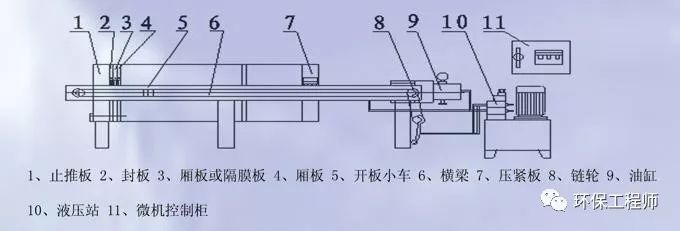

板框壓濾機由壓濾機濾板、液壓系統、壓濾機框、濾板傳輸系統和電氣系統等五大部分組成。結構如圖所示：
板框壓濾機工作運行的原理比較簡單，先由液壓施力壓緊板框組，沉淀的淤泥由中間進入，分布到各濾布之間。由于板框壓緊，淤泥無法外溢，在螺桿泵和隔膜泵的高壓之下，淤泥中的水分由濾布中滲出，流入回水管，而泥餅則留在了空腔中。之后板框卸壓，濾板拉開，泥餅靠重力落下，由汽車?yán)撸虼苏f壓濾過程是污水處理工藝中的最后一道工序。
板框壓濾機對于濾渣壓縮性大或近于不可壓縮的懸浮液都能適用。適合的懸浮液的固體顆粒濃度一般為10%以下，操作壓力一般為0.3～0.6兆帕，特殊 的可達3兆帕或更高。過濾面積可以隨所用的板框數目增減。板框通常為正方形，濾框的內邊長為 320～2000毫米，框厚為16～80毫米，過濾面積為1～1200平米。板與框用手動螺旋、電動螺旋和液壓等方式壓緊。板和框用木材、鑄鐵、鑄鋼、不銹鋼、聚丙烯和橡膠等材料制造。
二、板框壓濾機的安全操作規程
1、所有規格壓濾機上面所放濾板數量均不能少于銘牌規定的數量，壓緊壓力、進料壓力、壓榨壓力與進料溫度均不能超過說明書規定范圍。濾布損壞應及時更換，液壓油（春夏季用68號抗磨液壓油，秋冬季用46號抗磨液壓油）。一般環境下半年更換一次液壓油，灰塵大的環境下1-3個月更換一次及清洗一次油缸、油箱等所有液壓元件。
2、機械式壓濾機傳動部位絲桿、絲母、軸承、軸室及液壓型機械型滑輪軸等每班應加注2-3次液態潤滑油，嚴禁在絲桿上抹干式鈣基脂潤滑油，嚴禁在壓緊狀態下再次啟動壓緊動作，嚴禁隨意調整電流繼電器參數。
3、液壓式壓濾機在工作時油缸后禁止人員停留或經過，壓緊或退回時必須有人看守作業，各液壓件不得隨意調整，以防壓力失控造成設備損壞或危及人身安全。
4、濾板密封面必須清潔無褶皺，濾板應與主梁拉垂直且整齊，不得一邊偏前一邊偏后，否則不得啟動壓緊動作。拉板卸渣過程中嚴禁將頭和肢體伸入濾板間。油缸內空氣必須排凈。
5、所有濾板進料口必須清除干凈，以免堵塞使用損壞濾板。濾布應及時清洗。
6、電控箱要保持干燥，各種電器禁止用水沖洗。壓濾機必須有接地線，以防短路、漏電。
7、隔膜式壓濾機在過濾時排水及排氣閥門必須在開啟狀態，壓榨時應緩慢打開進水或進氣閥，隔膜板腔內壓榨水或是空氣未排凈以前嚴禁松開濾板。
8、必須經過一次低壓壓緊，二次高壓壓緊后才能正常進料，以保證濾板的平行度。
三、板框壓濾機常見故障分析
1、板塊本身的損壞
造成板塊本身損壞的原因有：
1、當污泥過稠或干塊遺留時，就會造成供料口的堵塞，此時濾板間沒有了介質只剩下液壓系統本身的壓力，此時板塊本身由于長時間受壓極易造成損壞。2、供料不足或供料中含有不合適的固體顆粒時，同樣會造成板框本身受力過多以至于損壞。3、如果流出口被固體堵塞或啟動時關閉了供料閥或出閥，壓力無處外泄，以至于造成損壞。4、濾板清理不凈時，有時會造成介質外泄，一旦外泄，板框邊緣就會被沖刷出一道一道的小溝來，介質的大量外泄造成壓力無法升高，泥餅無法形成。
對應故障的排除的方法：
1、使用尼龍的清洗刮刀，除去進料口的泥2 、完成這個周期，減少濾板容積3、檢查濾布，清理排水口，檢查出口，打開相應閥門，釋放壓力4 、仔細清理濾板，修復濾板
2、板框間滲水
造成板框間滲水的原因主要有：
1、液壓低2、濾布褶皺和濾布上有孔3、密封表面有塊狀物。
板框間滲水的處理方法比較簡單，只要相應的增加液壓、更換濾布或者使用尼龍刮刀清除密封表面的塊狀物就可以了。
3、形不成濾餅或濾餅不均勻
造成濾餅形不成或不均勻的原因有很多，供料不足或太稀，或者有堵塞現象都會引起這種現象。針對這些故障要細細的排查原因，最終找到確切的問題所在，然后對癥施治解決問題。主要的解決辦法有：增加供料、調整工藝，改善供料、清理濾布或更換濾布、清理堵塞處、清理供料孔、清理排水孔、清理或更換濾布、增加壓力或泵功率、低壓啟動，不斷增壓等方法。
4、濾板行動遲緩或易掉
有的時候由于導向桿上油漬、污漬過多也會導致濾板行走遲緩，甚至?xí)咂粝聛?。這個時候就要及時清理導向桿，并涂上黃油，保證其潤滑性。要注意的一點是嚴禁在導向桿上抹稀油，因為稀油易掉使下邊很滑，人員在這里操作檢修極易摔倒，造成人身傷害事故。
5、液壓系統的故障
板框壓濾機的液壓系統主要是提供壓力的，當油腔A注油增多時活塞向左運動，壓迫濾板使之密閉。當油腔B注油增多時活塞向右運動，濾板松開。由于制造精密， 液壓系統故障較少，只要注意日常維護就可以了。盡管如此，由于磨損的緣故，每過一年左右就會出現漏油現象，這時就要維修更換O形密封圈。常見的液壓故障還有壓力保持不住和液壓缸推進不合適。造成不能保持壓力的原因主要有漏油、O形環磨損以及電磁閥不正常工作等，常用處理辦法是卸下并檢查閥門、更換O形環、清洗檢查電磁閥或更換電磁閥。液壓缸推進不合適是顯然是空氣被封在內部了，這時只要系統抽氣就可以了，一般可以迅速解決。
6、濾餅和濾布脫離不良
(1) 檢查過濾物料的流動性或濃度有無變化，如流動性或濃度不正常，則要延長過濾時間，降低濾餅的含濕率，使濾餅濾布脫離良好; (2) 檢查加藥量是否合適，調整加藥量; (3) 檢查進料泵的容量、壓力是否合適，如不合適采取變化過濾時間等處理措施; (4) 濾布粘連，造成泥餅不能正常卸下，將濾板或壓縮板兩側濾布底端綁在一起，濾布和濾板一同拉動，使泥餅順利卸下。
7、濾室的充塞度不足或空室
濾室充塞不足或成空室，會導致濾板兩側壓力不平衡，兩側壓差過大會使濾板破壞，造成這種故障多是通道阻塞，應檢查板框內部污泥通道及隔膜泵污泥管路，常見的阻塞物為小塊破布或濾布折疊堵塞孔道，或者污泥粘性過大，停止壓濾時沒有反沖洗管道等造成管路堵塞。
8、濾布折疊
泥餅附在濾布上( 卸泥不完全) ，或濾布懸掛彈簧拉力不足，會造成濾布折疊，應清洗濾布，更換彈簧，并把濾布恢復到平整狀態。
九、濾液渾濁
濾布有破損后，泥漿從破裂處侵入濾板，并從出液孔原樣排出，使濾液變渾濁，這時過濾不能進行， 應檢查渾濁液體出處的濾布，進行修補或更換新的 濾布。
四、濾板的修復
濾板的修復技術如下:
濾板在使用幾年后，由于某種原因，使得邊角處沖刷出一些溝痕來。溝痕一旦出現，就會迅速擴大，直至影響到濾餅的形成。一開始濾餅變軟，之后變成半稀泥狀，最后濾餅無法成形。由于濾板材料特殊，難于修補，只能換新的，所以造成了高昂的備件費消耗。這期間我們試用了一些修補劑，但效果一直不好，最近改用油面修補劑時情況終于出現了轉機，試用效果很好，達到了密封效果。
具體修復方法如下：
1、清理溝槽，漏出新鮮面來，可用小鋸條等清理2、黑白兩種修補劑按1：1的比例調配好3、把調配好的修補劑涂在溝槽上，涂滿稍高4、迅速套好濾布，將濾板擠在一起，使修補劑和濾布粘在一起，同時擠平溝槽5、擠壓一段時間后，粘膠自然成型，不再變化，此時便可以正常使用了。
